Labor für Aerodynamik, Aeroakustik & Fluidtechnik

Aerodynamik_Fädchenfliegen

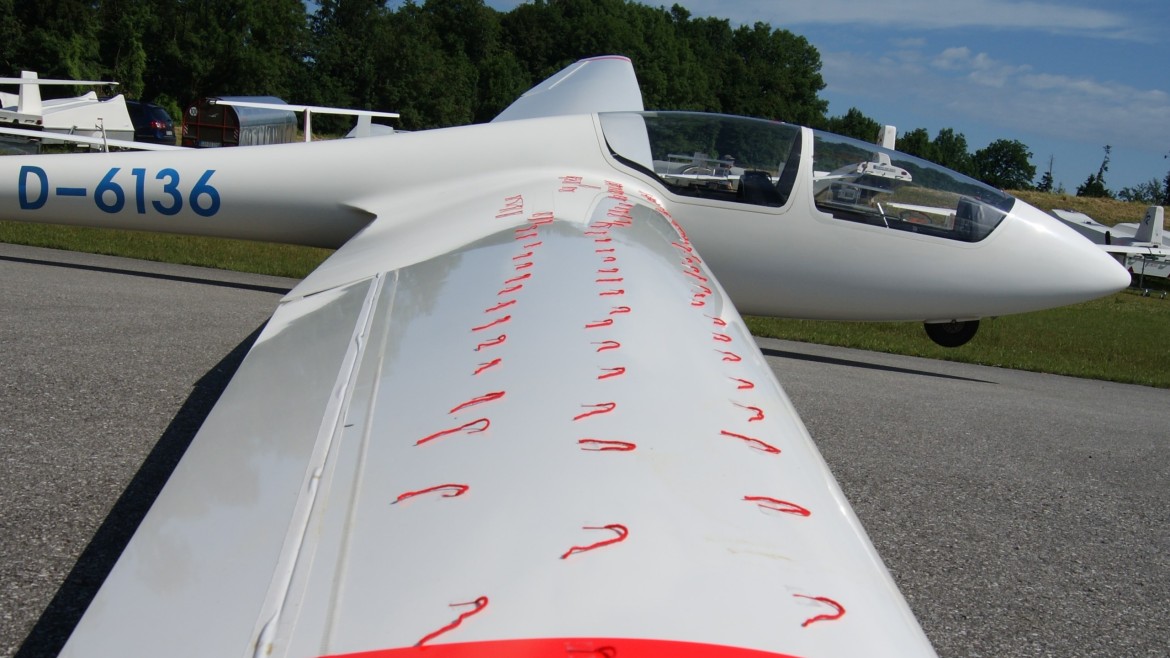

Aerodynamik: Test Fädchenfliegen (Foto: HM)

Das Labor für Aerodynamik und Aeroakustik

Niedergeschwindigkeits-Windkanal

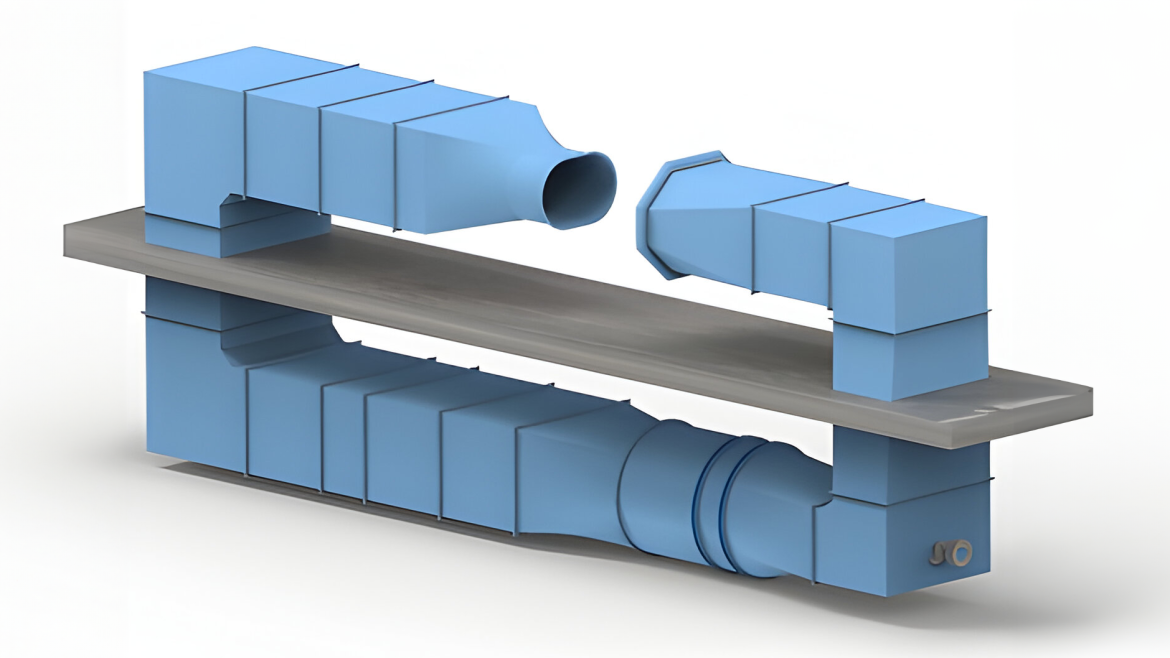

Niedergeschwindigkeits-Windkanal im Labor Aerodynamik und Aeroakustik (Foto: HM)
  • Digitalmanometer max. 70000 Pa
  • Schrägrohrmanometer 1 -1600 Pa
  • Anemometer
  • Kombifühler bis 20 m/s
  • Flügelrad 0,7 m/s - 40 m/s
  • Flügelrad 0,15 m/s - 20 m/s
  • Digitalanemometer bis 80 m/s

Turbine Kavitation

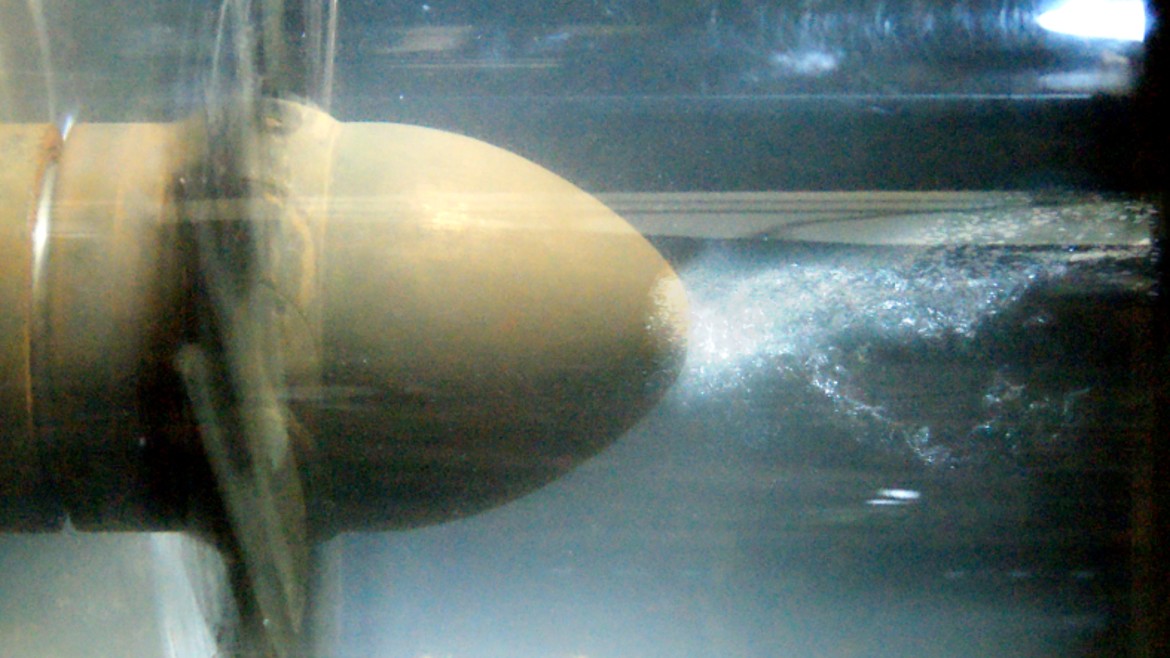

Turbine Kavitation (Foto: HM)

Das Labor für Fluidtechnik

  • Rohrstrecke DN100 mit Kreiselpumpe und Plexiglasdeckel zur Beobachtung von Kavitationsvorgängen, Glaszulaufbogen zur Beobachtung der Einlaufströmung (Wirbelzöpfe etc.)
  • Wasserhochbehälter (ca. 40 m') mit maximaler 4,80 m Fallhöhe und Anschlussrohr DN400
  • Ossberger-Turbine mit Generator (ca. 8 kW)
  • Offener Wasserkanal (BxHxL 1,20 m x 1 m x 12 m) mit einem maximalen Durchsatz von ca. 500 1/sec
  • Geschlossener Wasserumlaufkanal mit Kraft- und Momentenwaage zur Widerstandsbestimmung umströmter Körper
  • Rohrströmungsprüfstand zur Messung der Strömungseigenschaften laminarer und turbulenter Rohrströmung (Fluid Öl, Länge ca. S m, Innendurchmesser 16 mm)
  • Pumpen- und Turbinenversuchsstand zur Messung von Leistungsübertragung (Pumpe - Fluid - Generatorturbine) und Strömungscharakteristika der Pumpe / Turbine (Leiteinrichtungen) Hydraulikblockstrecke zur Ansteuerung hydraulischer Versorgungs- und Stellelemente
  • Strömungstechnische Simulationssoftware FLUENT
  • Versuchsstand für Einspritzelemente zur Untersuchung der strömungstechnischen Eigenschaften (hydraulischer Widerstand, Tröpfchenverteilung, Verwirbelungen, Geschwindigkeitsfeld etc.)
